El techo

Construcción de un observatorio casero: el techo

Tal como lo explicaba en el primer post, el techo que había elegido es del tipo “roll off”

Se trata de un techo deslizable que se corre cuando vamos a observar (o sacar fotos en mi caso). Los hay a dos aguas, un solo plano, rectos, etc. El que yo iba a construír no solo debía ser liviando sino fácil de armar, ya que me propuse hacerlo yo solo también. Fiel al estilo Robinson Crusoe.

Conseguí en lo de Zorzi dos pefiles en U de galvanizado que servirían de guía. Por sugerencia del contratista que armó la mampostería soldé unos fierros que serían luego incrustados o amurados en las paredes para luego allí soldar estas guías. El techo debería poder deslizarse fácilmente por estas guías.

Para eso compré unos rulemanes SKF de acero inoxidable y totalmente sellados. Caros, pero me garantizan muchos años de correr facilmente. El sitio de SKF está muy bueno y dentro del embalaje de los rulemanes viene una URL. Previa registración la URL muestra como manipular los rulemanes y los diferentes métodos de fijación.

Soldé un armazón con caño estructural de hierro 40×30 en forma de rectándulo y lo reforcé con varios tirantes del mismo material, formando 6 paños. Sobre esos paños luego clavé las chapas que cubrirían el observatorio.

El armazón quedó bastante firme. La prueba de resistencia fue casi sin querer cuando luego de armado debí subirme encima para atornillar las chapas. Resistió muy bien mis 75kg.

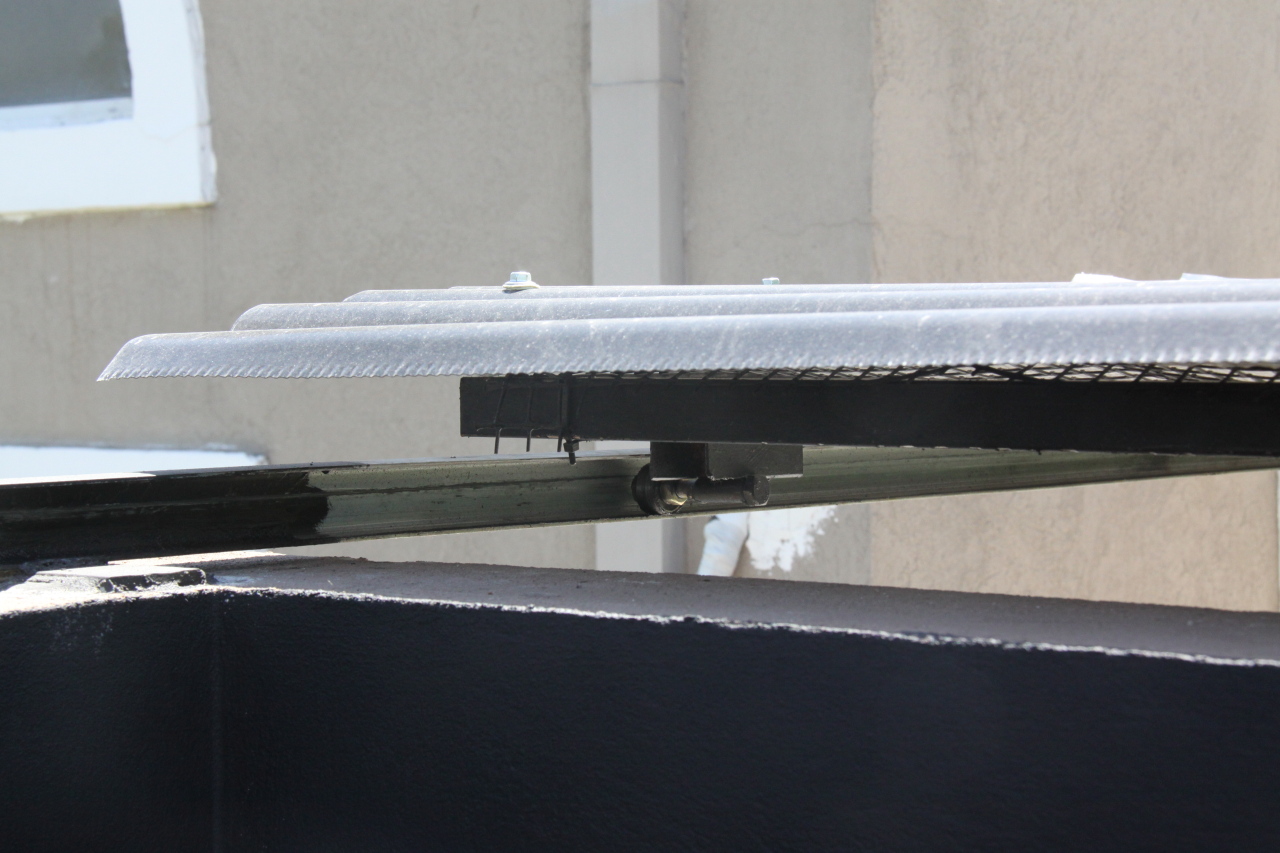

Para que se delicen los rulemanes sobre las guías armé unos “carritos” con caño estructural que me sobró de algunos cortes. Simplemente hice dos tajos en una de sus caras para utilizar esa “lengüeta” para envolver un bulón. Soldando la unión de la lengüeta con el retso del caño quedó bien sostenido el bulón que hace de eje donde va insertado el rulemán. Creo que es la parte más amateur de todo el observatorio.

Estos 4 carritos o buggeys fueron soldados al armazón del techo y calzados en las guías. La emoción de correr el techo con la leve presión de un dedo es inolvidable. Engrasé todo con grasa grafitada, especial para este tipo de rodamientos. Las guías tienen una leve inclinación para dejar escurrir el agua.

La cubierta exterior es de chapa del tipo “cincalum” estandard. Compré 3 chapas en un negocio de Pilar. Las pedí color negro para que no desentonara con el resto de mi casa. Pedí que las cortaran de 3m de largo para que sobre un alero. Las atornillé con tornillos especiales para techos de chapa. Galvanizados y con sello de goma.

Todo esto bajo la dirección por email de mi amigo Julio que luego supervisó y aprobó la obra 🙂
